岐阜県本巣郡北方町のスマホ修理屋KoKoです。
本日は iPhone 13 のメイン基板修理 を行いました🔧✨
お客様は自転車走行中に端末を落下させた後から、
本体が異常に発熱し、電源が入らない 症状が発生。
夜21時に「今日中にどうしても直したい」とのことでご来店されました。
まず切り分けとしてバッテリー交換を実施しましたが改善せず、
基板側の不具合と判断。
サーマルカメラによる熱解析 を行ったところ、
NANDメモリ周辺の電源ライン（VDD系）に接続されたデカップリングコンデンサが異常発熱 しており、
最大で 約120℃ まで温度が上昇していることを確認しました。
詳細確認の結果、
落下の衝撃により
・NAND近傍の電源系コンデンサ内部で 短絡（ショート） が発生
・VDD_MAIN 系統に過電流が流れ
・PMIC側で保護が作動し、起動をブロックしている状態
と判断しました。
問題の 電源系コンデンサを同一仕様の部品へ交換 したところ、
電源ラインは正常値に復帰し、
修理後すぐに正常起動を確認。
データもそのまま保持された状態で復旧しました✨
作業時間は 合計約40分。
その日のうちに実使用可能な状態でお渡しできました😊
落下後に
・異常発熱する
・電源が入らない
といった症状が出る場合でも、
PMIC・VDDライン・NAND周辺の基板修理で復旧できるケース があります。
データを諦める前に、ぜひ一度ご相談ください📮✨

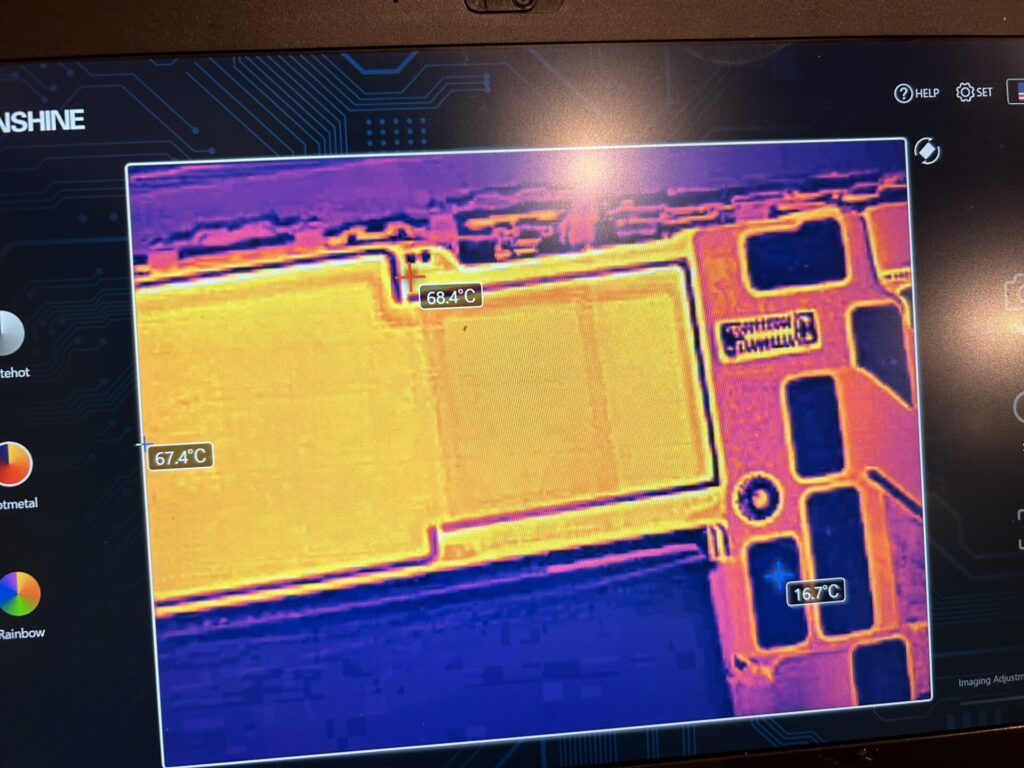

熱感知カメラで発熱を確認します！その後回路図面で確認します。

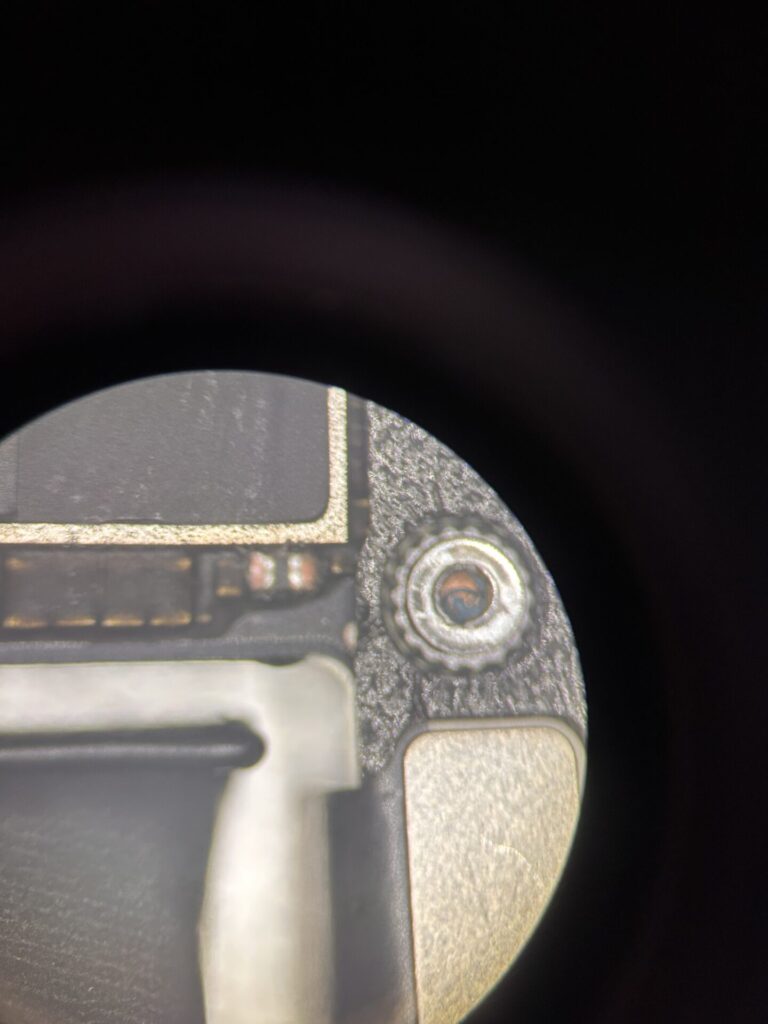

異常があるコンデンサーを取り出し交換します。

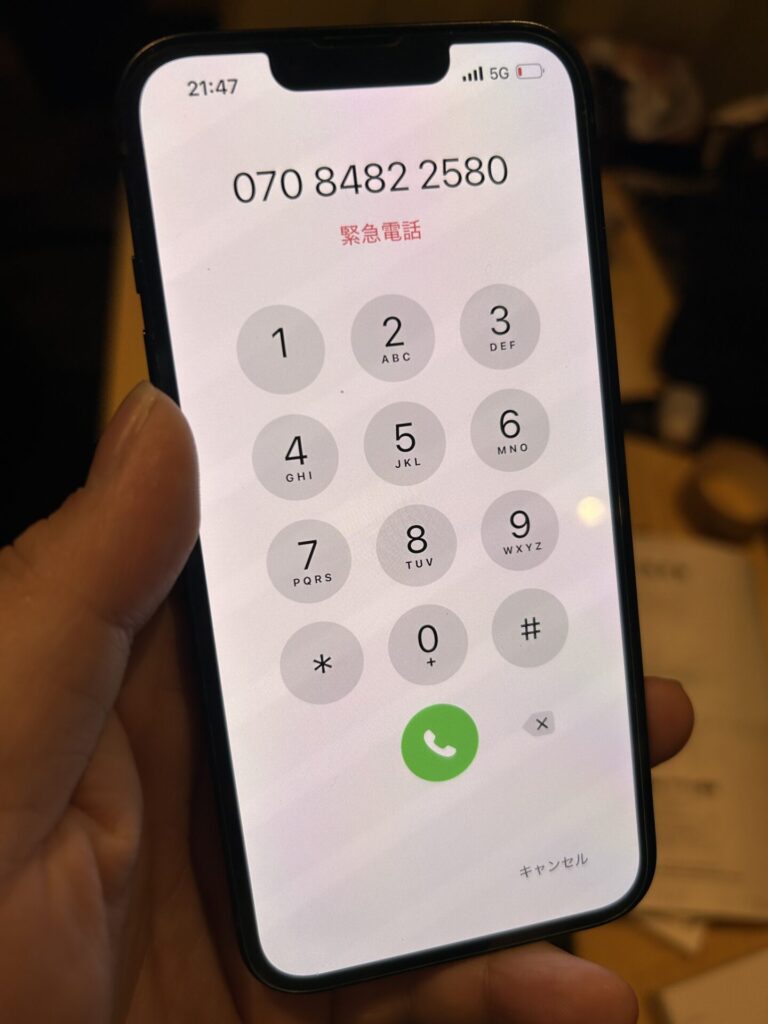

起動成功！
